產(chǎn)品介紹

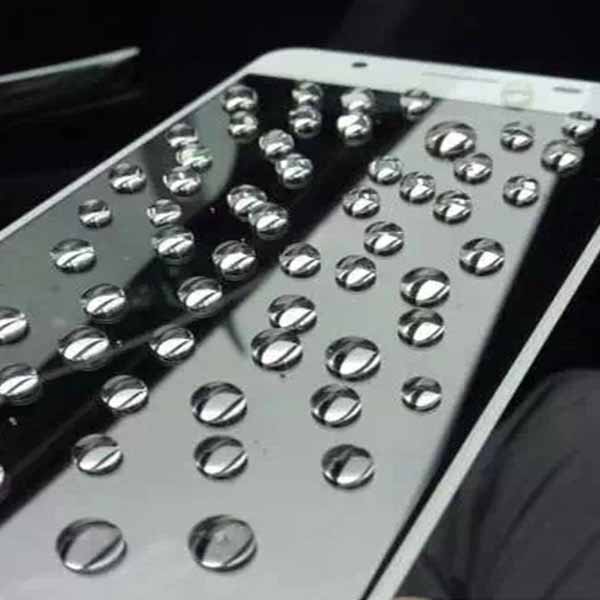

AF是由特殊結(jié)構(gòu)的氟硅樹脂配制而成的一種含氟涂料。具有良好的疏水疏油效果，與常規(guī)的氟硅烷相比，耐磨性及爽滑度有了很大的提升。主要應(yīng)用于各種手機玻璃蓋板、玻璃保護貼、電子顯示屏、光學(xué)鏡片以及金屬等基材的表面防指紋處理（表面達到荷葉水珠效果、防水防污防指紋），特別是符合高鋁硅玻璃的防指紋油處理。
【產(chǎn)品規(guī)格】
外觀：無色或淺黃色透明液體
【產(chǎn)品特點】
①不改變原有紋理；
②具有優(yōu)越的附著力，于表面形成完整分子結(jié)構(gòu)；
③良好的光學(xué)性能，透明，低粘度；
④極低的表面張力，良好的疏水疏油效果；
⑤耐氣候、耐化學(xué)性優(yōu)良；
⑥耐摩擦性極佳；
⑦具有良好、耐久的防污、化學(xué)特性；
⑧較低的動摩擦系數(shù)，提供高質(zhì)量手感。
【性能參數(shù)參考】
|
項目 |
參數(shù) |
|
水接觸角 |
113—117 |
|
油性接觸角（n-十六烷） |
72 |
|
滑動角 |
<10° |
|
動摩擦系數(shù) |
<0.03 |
|
耐磨性 |
來回摩擦3000次后（負(fù)重1kg，0000#鋼絲絨，接觸面積10mmx10mm），水接觸角大于105° |
|
膜層厚度 |
12-20nm |
|
膜層硬度（在玻璃上） |
Min 6H以上 |
【應(yīng)用方法】
1、防指紋油溶液的配制：配以合適的溶劑稀釋使用，建議稀釋比例為0.1~1%（質(zhì)量比），建議使用的稀釋劑（溶劑）包括：
2 3M的HFE-7200，HFE-7100等；
2 全氟烷烴，如全氟己烷、全氟庚烷、全氟辛烷等
本品(用稀釋劑稀釋成0.1-0.5%（質(zhì)量比）的溶液備用，配好的溶液應(yīng)密封好，避免長時間與空氣接觸，防止受潮、并低溫保存；另配制好的溶液應(yīng)盡快使用。
2、使用方法：
2 待處理的基材（材質(zhì)）用超聲波（或等離子機處理）使得基材表面清潔、干燥、無浮沉粉灰、無油脂等污染物。
2 本品稀釋液使用涂布法、噴涂法或浸泡法對基材表面進行處理，并給于足夠的固化時間（室溫下干燥10小時以上固化），或在室溫下靜置幾分鐘后，至120-150°C烘箱固化 30min；或根據(jù)企業(yè)自行確認(rèn)最佳的固化方案。或者使用本品原液通過PVD鍍膜到基材表面。
2 待基材固化后用超聲波清洗掉多余的防指紋油或雜質(zhì)，或用無塵布擦掉多余的產(chǎn)品。
【危險類別】
對眼睛和皮膚有刺激作用
【包裝規(guī)格】
30kg
【運輸與貯存】
運輸過程中防止撞擊和擠壓，防止暴曬，按一般危險品運輸；
密封儲存于陰涼、干燥通風(fēng)處，防潮防水，遠(yuǎn)離火源、熱源。需要防潮！
【注意事項如下】
1. 使用時請用保護手套和保護眼鏡, 萬一接觸眼睛，立即使用大量清水沖洗并送醫(yī)診治。
2. 請在通風(fēng)好的環(huán)境下使用。
本資料是以深圳裕滿實業(yè)公司認(rèn)為可靠的技術(shù)資料為基礎(chǔ)的，免費提供，僅有技術(shù)背景的人員參考，使用者應(yīng)自行處理并承擔(dān)由此引起的責(zé)任。由于使用條件超出本公司的控制范圍，對于與本資料有關(guān)的任何使用，本公司無法提供直接或暗示的保證，且不對使用本資料負(fù)任何法律責(zé)任。本文中所述的任何資料都不應(yīng)當(dāng)成使用上的許可或侵犯任何權(quán)力的建議。
免烤型
產(chǎn)品型號：F-300 ， 30千克包裝
F-300-特點：免烤 手感爽滑，不挑稀釋劑，水滴角115-119°，表面潔凈度高，適合中低端產(chǎn)品性價配比濃度-0.2-0.3%。
F-300-特點：初始水滴角115-120°適合標(biāo)準(zhǔn)2X2免烤耐磨1500-2000次（工藝）要求1000W雙頭等子噴涂，噴涂完放置4-8個小時，磨后105°測試鋼絲球耐磨注意濕度控制在50%以內(nèi)，鋼絲球平整，噴涂之前留意玻璃表面基材的潔凈度。配比濃度0.35-0.4%
F-300-特點：
適合標(biāo)準(zhǔn)2X2免烤耐磨2000-3000次鋼絲球耐磨 放置時間4-8小時，濕度40% 磨后110 °
雙頭等離子1000W功率建議配比濃度0.4%-0.5%手感爽滑，不挑稀釋劑，水滴角115-119°，表面潔凈度高。
AF烘烤型（1x1 2x2）:
產(chǎn)品型號：F ---300 1X1高溫耐磨
工藝：1 玻璃基材清洗干凈水滴角度小于15度
|
F-300產(chǎn)品噴涂工藝 |
|
|
前清洗 |
清洗后水滴角不超過 15°。 |
|
噴涂工藝 |
l 噴涂量：單噴嘴，每個噴嘴3.0g/15S； l 噴嘴高度：30mm； l 噴嘴移動速度：750mm/s； l 噴嘴橫軸寬度：600mm； l 傳送帶走速：7mm/s； l 霧化壓力：1-1.1kg/cm3； l 總流量：48g/m2； |
|
固化工藝 |
160℃，烘烤 20min，烘干后靜置1h后再清洗； |
|
噴涂環(huán)境 |
相對濕度≤45%、環(huán)境溫度為 20～23℃； |
|
其他 |
1. 檢測用鋼絲絨、橡皮擦需放置在20%濕度恒溫恒濕箱 中保存； 2. 等離子高度應(yīng)設(shè)置在 1mm~3mm，將等離子強度盡可 能調(diào)高，確保基材活性基的均勻性； 3. 做藥水測試時，應(yīng)確保無水乙醇純度為99.9%，且應(yīng) 在恒溫恒濕條件下密封保存，嚴(yán)格控制含水量； 4. 鋼絲絨測試時，確保鋼絲絨平整，墊層厚度（一般為 3 層）依鋼絲絨粗細(xì)適當(dāng)調(diào)整。 |
- 上一個：沒有了
- 下一個：沒有了
相關(guān)產(chǎn)品
榮譽資質(zhì)
聯(lián)系我們
相關(guān)案例
